Íčka vítězí nad masivem

Íčka vítězí nad masivem

Petr Houška | Úterý, 02. červenec 2013 |

Navazujeme na článek z minulého týdne, ve kterém jsme Vám osvětlili, jaká jsou úskalí sloupkových dřevostaveb z masivního dřeva. Na konci článku jsme slíbili, že dnes napíšeme o výjimečném konstrukčním materiálu - nosnících typu „I".

Je nadmíru jasné, že jsou sloupkové dřevostavby z klasických fošen nadále neudržitelným stavebním systémem - především z hlediska tepelných mostů. Avšak jsou další podstatné faktory podrážející masivním KVH profilům uvnitř skladeb obvodové obálky dřevostaveb autoritu – stojí na straně „íček" a jsou to cena a váha.


Pásnice a stojiny

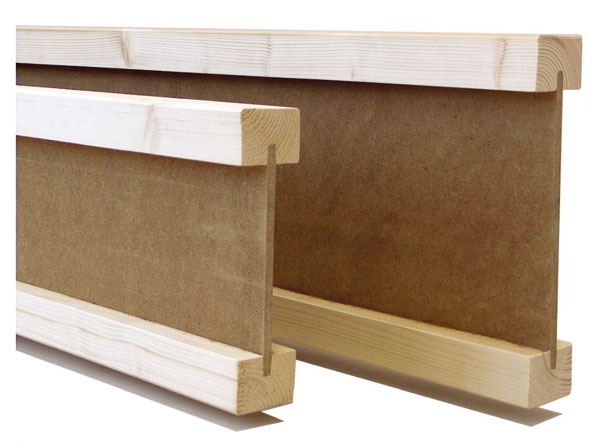

íčko2Obecně jsou nosníky typu „I" lepším konstrukčním materiálem (pružnost, únosnost, cena a váha) než plné/masivní profily KVH či BSH. „Íčka" pro dřevostavby jsou kompozitní – pásnice jsou z KVH či LVL (vrstveného dřeva – z angličtiny: Laminated veneer lumber) a stojiny z OSB, překližky či tvrdé dřevovláknité desky.

Materiál pásnice se volí podle stavebního případu – kde je nutná vyšší únosnost a rozpon, je využíváno LVL pásnic.íčko1 Materiál stojiny se volí podle požadavků na minimalizaci tepelného mostu její hmotou. OSB stojina má prakticky srovnatelnou únosnost a cenu s tvrdou dřevovláknitou deskou – avšak OSB prohrává - množství tepla přeneseného jejím tělem je dvojnásobně vyšší. Je tomu díky poloviční tloušťce tvrdé dřevovláknité desky.


Materiál stojiny                     OSB    Dřevovlákno

Tepelná vodivost [W/(mK)]:    0,13      0,18.
Faktor difúzního odporu μ:       250       15
Objemová hmotnost [kg/m3]:  600       900

Pro příklad uvedeme průřezy nosníků typu „I" se stojinou z OSB odpovídající masivním profilům - čísla hovoří jasně. Čím vyšší profil – tím více tepelného izolantu.

    „I“     BSH profily

60/200 - 60/190 70/180 80/170

60/250 - 60/230 70/210 80/200

60/295 - 60/260 70/240 80/230 100/220

60/350 - 60/290 70/280 80/270 100/250

60/400 - 60/330 70/310 80/300 100/280

89/241 - 60/260 70/240 80/230 100/220

89/302 - 60/310 70/300 80/280 100/260

89/406 - 60/390 70/370 80/360 100/330

89/450 - 60/420 70/400 80/390 100/360

Neomezené použití

Nosníky „I" můžeme používat při vytváření jakýchkoliv konstrukcí – stěny, stropy, akustické příčky, střechy atd. Pro svislé konstrukce se volí menší průřezy pásnic i tloušťky stojin.

Nosník „I" výšky 400mm se stojinou z tvrdé dřevovláknité desky tl. 8mm (pro stropy a střechy) a pásnicemi ze smrku o průřezu 60x90mm má váhu cca 7 kg – oproti tomu srovnatelný (viz. tabulka) BSH masivní prvek má váhu cca 9.9 kg – hodnoty pro jeden běžný metr délky. Stěnová „íčka" mají nižší váhu – volí se totiž menší pásnice a tenčí stojina.


Cena příkladných prvků:

„I" nosník cca 267 Kč/bm

BSH profil cca 310 Kč/bm

Zdroj informací: www.mta.cz
Foto: autor a STEICO
