Jak přistupovat k řešení a umístění oken a dveří v masivní dřevostavbě? Zeptali jsme se odborníků

Otázky pro odborníky

Specializujete se zejména na realizaci srubových staveb – v jaké fázi projektu a realizace řešíte stavební otvory pro okna a dveře?

Řešení stavebních otvorů má dvě fáze. Tou první je projektování. Velikosti okenních a dveřních otvorů se navrhují s ohledem na světelnětechnické, tepelnětechnické a statické požadavky a také zkušenosti při navrhování srubů. Do úvahy se bere tloušťka kulatiny, její sbíhavost i sesedání srubu. Poté se ve výrobní fázi převádí návrh do reality.

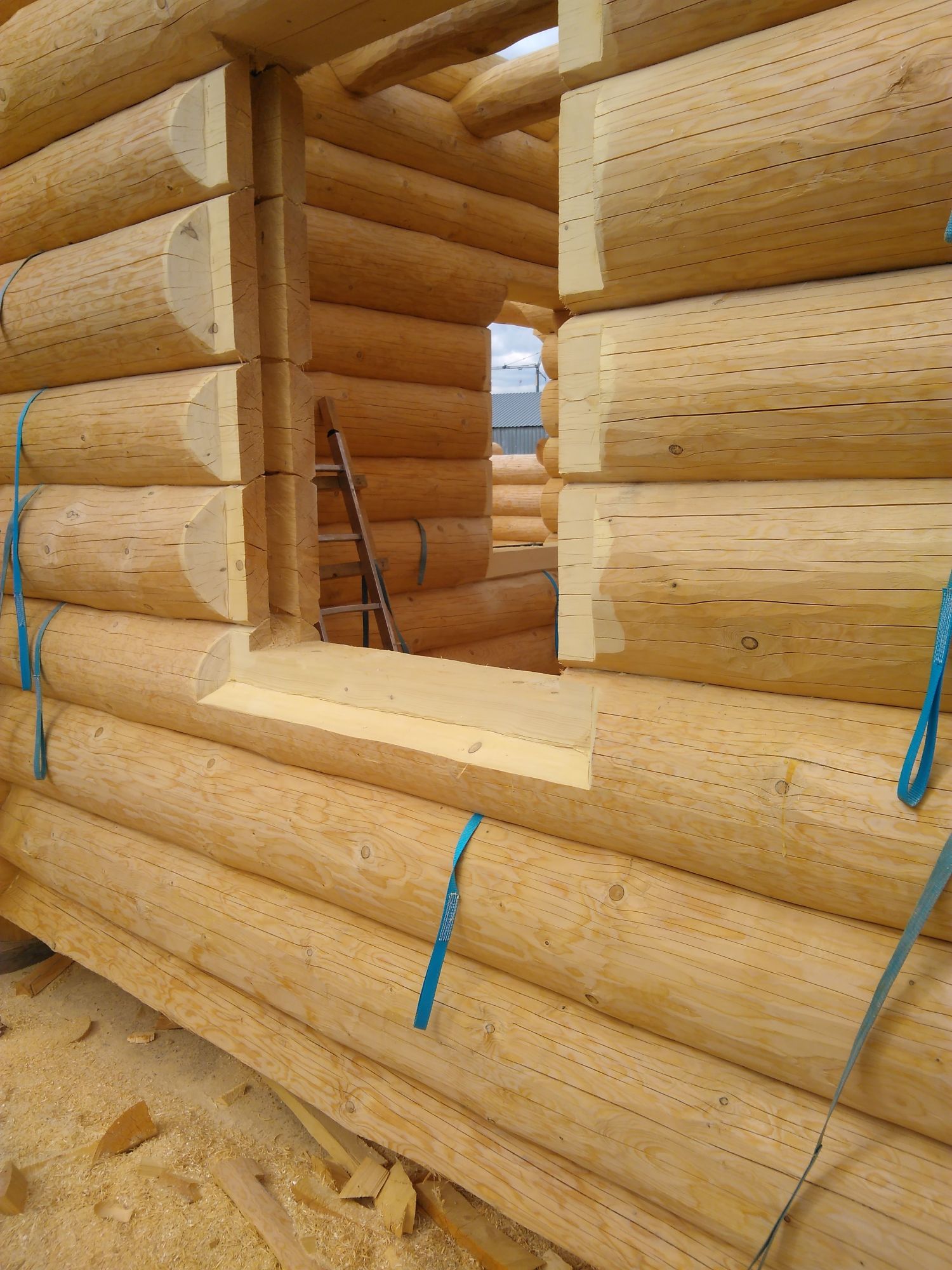

obr.: Příprava otvoru pro okno probíhá při výrobě. Vždy je potřeba přizpůsobit jeho výšku reálné šířce použitých kulatin, aby nedocházelo k oslabení drážky mezi nimi.

Výška otvorů se upravuje s ohledem na tloušťku kulatin a skutečnou výšku stěnových konstrukcí, tak aby vzniklé výřezy neoslabovaly drážky mezi kulatinami. Vyřezané parapety musí mít dostatečnou šířku pro osazení oken a dveří. Zákazníkům také nabízíme možnost úpravy ostění pomocí lištování nebo obložek.

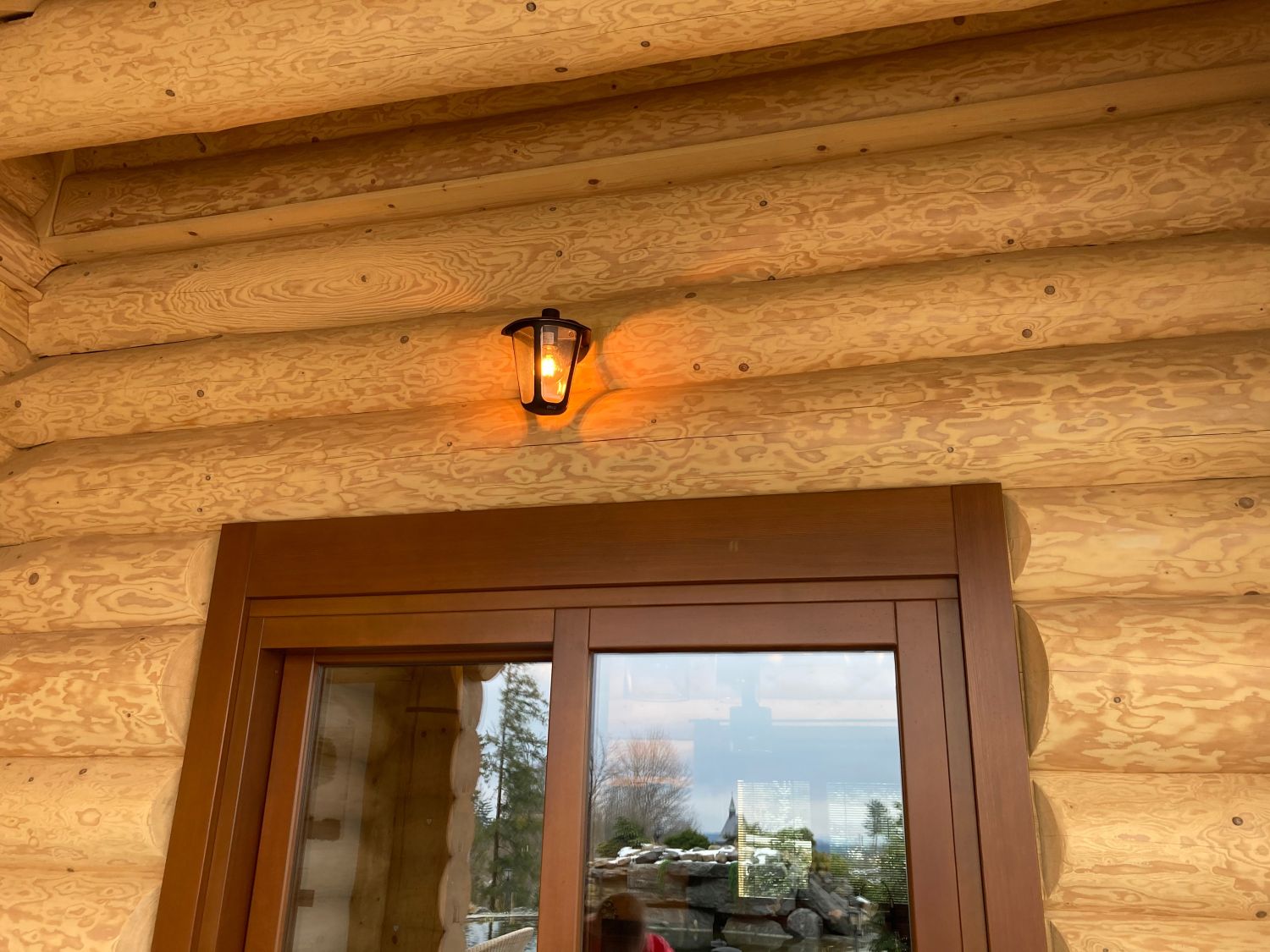

obr.: Pro zakrytí dilatačních spár a technických detailů se u srubů z kulatin využívá okenních obložek.

Kdy je ideální okna a dveře osazovat a jak probíhá jejich montáž u srubových staveb?

Při stavbě využíváme promyšlený a ověřený způsob upevnění a dilatace, který nám umožňuje realizovat osazení okenních a dveřních konstrukcí už ve chvíli, kdy je dokončeno exteriérové uzavření a nátěr srubu. Díky tomu je možné hrubou stavbu úplně uzavřít dřív a zajistit její ochranu před povětrnostními vlivy. Zároveň nám uzavření obálky umožní pokračovat v dokončovacích pracích uvnitř srubu.

Instalace se realizuje do předem připravených otvorů dle využité stavební technologie. V prvním nadzemním podlaží, tedy v části, která je tvořena z kulatiny, je uchycení realizováno do předem vložených kluzných hranolků. Ty zajišťují stabilitu a ochranu před sesedáním srubu. Uchycení se provádí pomocí speciálních šroubů a paměťových pásek.

Ve druhém podlaží, tedy v části tvořené sendvičovou konstrukcí, jsou okna a dveře osazeny do otvoru z vysušeného řeziva. Nemusí se zde brát ohledy na sesedání srubu, uchycení se proto provádí pouze pomocí speciálních šroubů a paměťových pásek.

Nehrozí vlivem sesedání dřeva nebezpečí vzniku štěrbin a tím narušení tepelněizolačních vlastností obálky, nebo dokonce deformace výplní?

Se sesedáním srubu se právě počítá už v projektové fázi, kdy se výška otvoru určí s ohledem na tento proces. Poté při stavbě využíváme ověřené postupy, kdy se předem vytvořené dilatační mezery utěsňují pomocí komprimačních pásek.

Propracovaný systém kotvení a dilatace tak zaručuje stabilitu a bezpečnost při sesedání srubu. Samozřejmostí a podmínkou je osazení okenních a dveřních otvorů pracovníky s dlouholetými zkušenostmi v této oblasti.

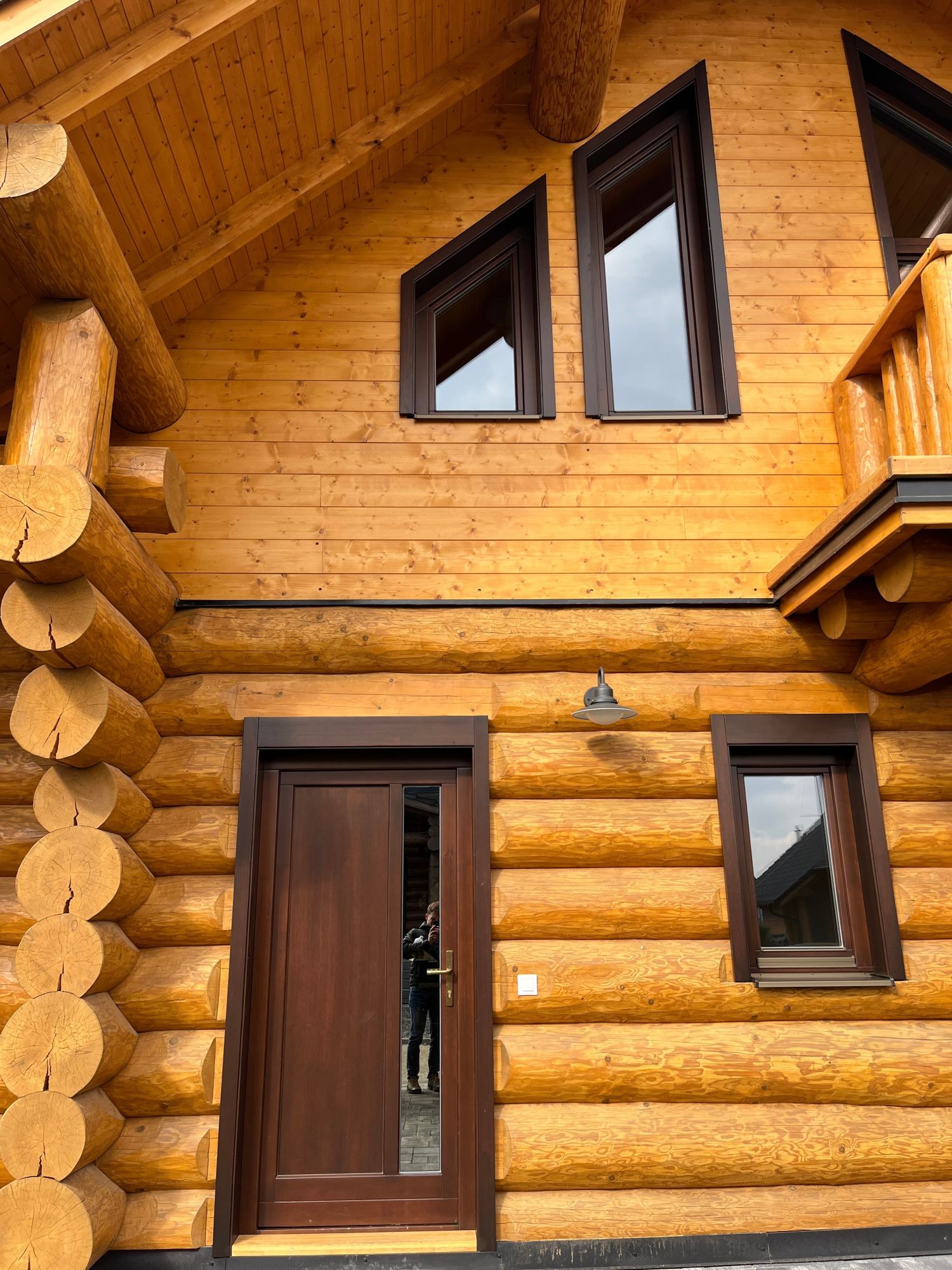

obr.: Postup instalace se liší podle využité stavební technologie.

Jaké materiály oken a dveří se podle vašich zkušeností pro sruby nejvíce osvědčují?

V současné době jsme schopni zákazníkům nabídnout všechny typy materiálů oken a dveří. Zohledňujeme styl, ve kterém je srub navržen, a přání investora. U klasických srubů se obecně nejčastěji používá dřevo a plast. U moderních srubů pak převládá dřevohliník a hliník.

Prosklené plochy ve srubu – kde jsou jejich limity a s jakými úskalími je potřeba při návrhu počítat?

Moderní architektura a zkušenosti při navrhování a výrobě srubů nám dávají prostor i pro realizaci staveb s velkými prosklenými plochami. Limitem je nejen splnění statických požadavků samotné konstrukce srubu, ale také požadavky materiálu, ze kterého jsou okenní a dveřní konstrukce vyrobeny. Důležitým faktorem při návrhu těchto prosklených ploch je také řešení stínění, aby nedocházelo k nadměrnému přehřívání interiéru.

Ing. Milan Svorník
stavbyvedoucí firmy Sruby Rajec, s.r.o.

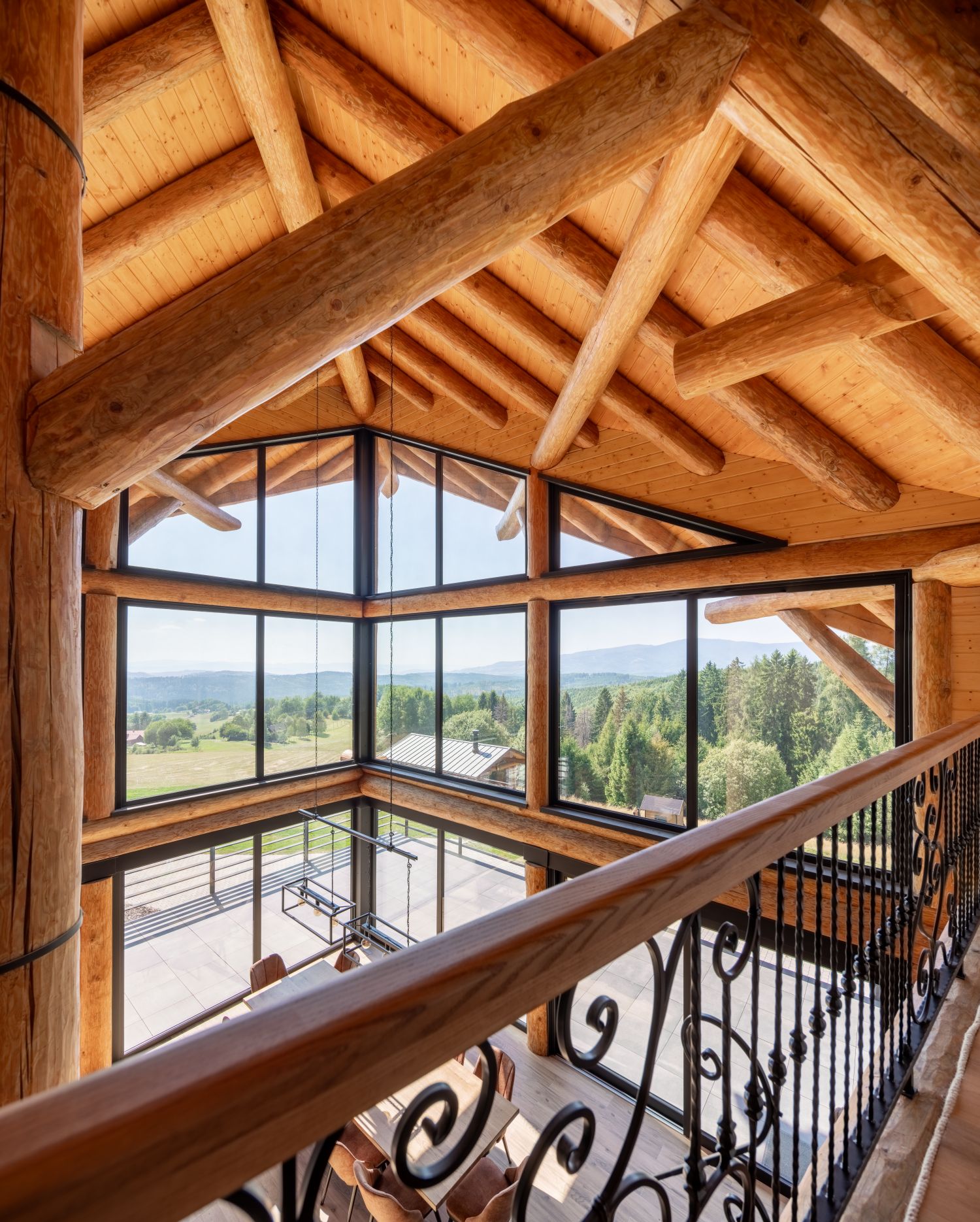

obr.: U větších prosklených ploch je potřeba myslet i na dostatečné zastínění, aby nedocházelo k přehřívání interiéru.

Specializujete se zejména na realizaci roubených staveb z rostlých trámů – v jaké fázi projektu a realizace řešíte stavební otvory pro okna a dveře?

Stavební otvory řešíme už v projektové fázi. U roubenky z rostlých trámů není možné nechat umístění oken a dveří až na realizaci, protože masivní dřevo má své konstrukční zákonitosti. Velikost i poloha otvorů jsou ovlivněny hlavně statikou celé stěny, která musí zůstat dostatečně pevná a stabilní. Například není možné umístit okno hned k rohu.

U rohového spoje musí zůstat dostatečně dlouhá plná část stěny (obvykle alespoň kolem 70 cm), aby zůstal pevný a nedeformoval se. Už při návrhu tedy hledáme rovnováhu mezi přáním investora a konstrukčními možnostmi masivní roubenky.

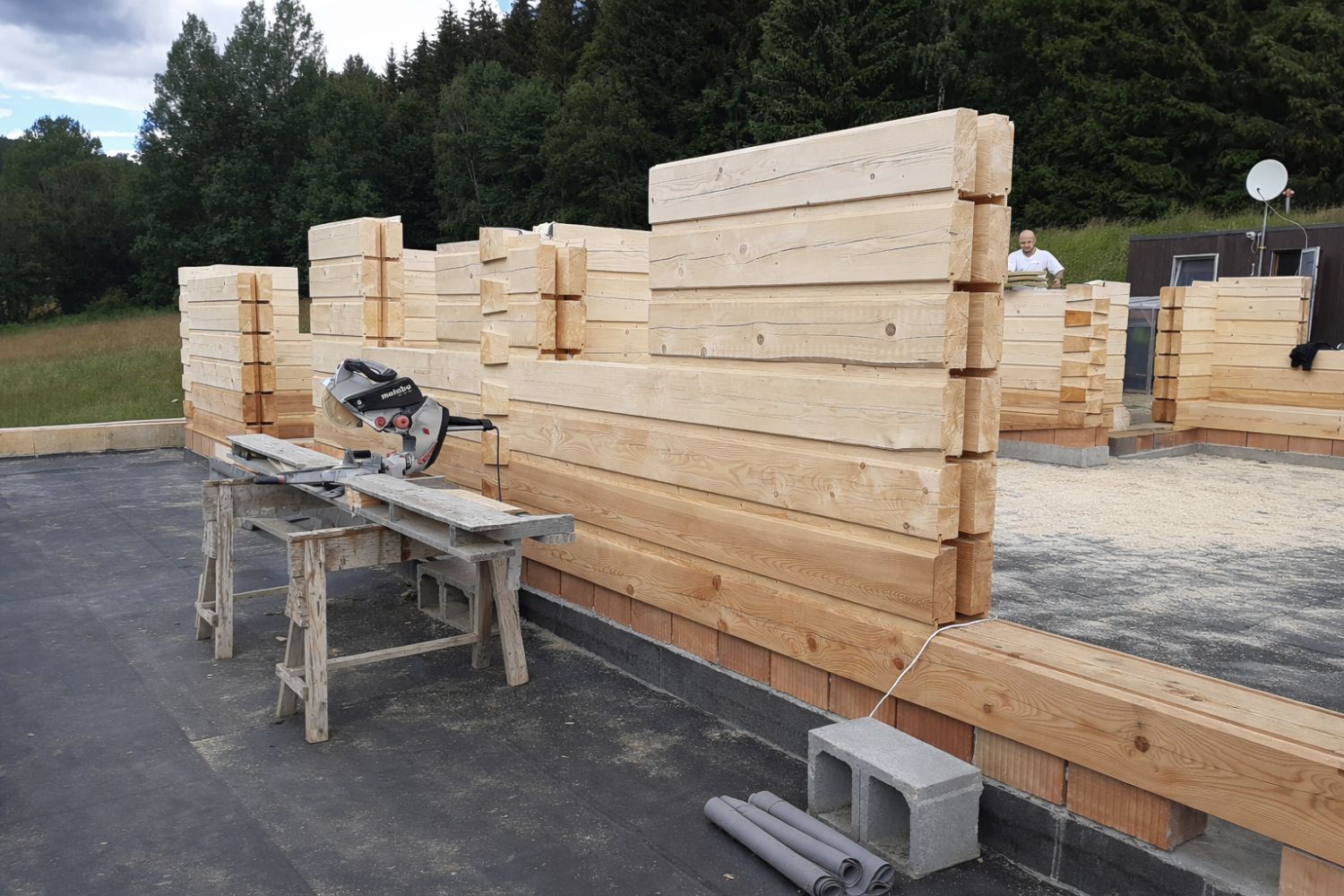

obr.: Návrh oken roubenky z rostlých trámů se řeší již v projektu, realizace pak při výrobě. Velikost oken je závislá na statice celé stěny.

Kdy je ideální okna a dveře osazovat a jak probíhá jejich montáž u roubených staveb z rostlých trámů?

Okna osazujeme hned po dokončení hrubé stavby. Díky našim zkušenostem víme, jak se bude roubená konstrukce v čase chovat. Dřevo přirozeně sesychá a stavba si postupně „sedá“. S tím je nutné počítat. Pracujeme přibližně s rezervou 5 % výšky konstrukce. Už v projektu proto navrhujeme nad okny prostor, který umožní bezpečný pohyb stěny.

Okna osazujeme tak, aby nebyla pevně „sevřena“ dřevem a konstrukce mohla postupně klesat, aniž by tlačila na rám. Výsledkem je, že se okna nedeformují a bez problémů fungují i po letech.

obr.: Díky volnému prostoru pod oknem a volnému ukotvení je umožněn pohyb stěny a sedání stavby, aniž by došlo k poškození oken.

Nehrozí vlivem sesedání dřeva nebezpečí vzniku štěrbin a tím narušení tepelněizolačních vlastností obálky, nebo dokonce deformace výplní?

Za 23 let jsme postavili více než 600 staveb z čerstvého smrku, modřínu a borovice. Díky tomu přesně víme, jak se masivní dřevo chová, a deformace oken u našich staveb nehrozí. Sesedání dřeva nepovažujeme za problém, ale za přirozený proces. Konstrukčními detaily umíme ovlivnit, kde se může dřevo uvolňovat a kde musí zůstat stabilní. Některé spoje jsou dokonce navrženy tak, aby se sesycháním ještě více utáhly a zpevnily.

Výsušné praskliny k masivnímu dřevu patří, není možné je zcela odstranit. Nejde však o závadu. Správným výběrem kulatiny, zejména dřeva těženého v zimě, lze jejich rozsah výrazně omezit. V místech, kde by praskliny mohly ovlivnit tepelnou izolaci, používáme speciální přerušovací zámky a tepelněizolační paměťové pásky. Ty zajistí dlouhodobou těsnost.

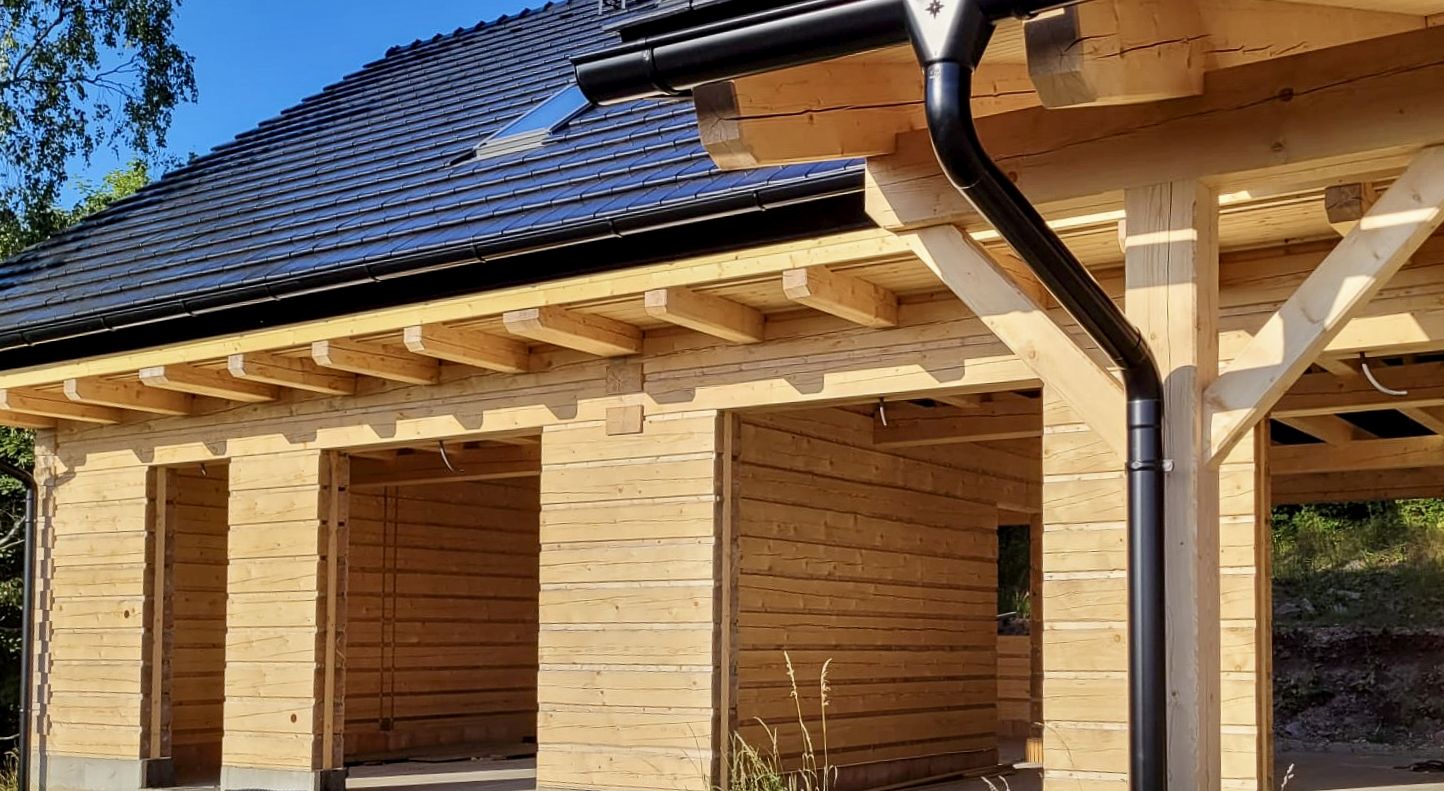

obr.: Už v projektu se počítá se sesedáním dřeva, a osazení oken je proto možné provést hned po dokončení hrubé stavby.

Jaké materiály oken a dveří se podle vašich zkušeností pro roubenky nejvíce osvědčují?

Nelze říct, že existuje jeden jediný správný typ okna. Certifikovaný výrobce oken dnes umí pohodlně splnit technické požadavky, což samozřejmě platí například i pro okna plastová. Ta se ale do roubenky příliš nehodí – nejen vzhledově, ale i konstrukčně. Nemají takovou pevnost a tuhost jako dřevěná okna, což je u masivní dřevostavby důležité.

Nejvhodnější jsou podle nás Eurookna z hranolu. Tento materiál je stabilní, má minimální pohyb a dlouhou životnost povrchové úpravy. Dobrou variantou může být také kombinace dřevo-hliník. Naopak bych do moderní roubenky nedoporučil okna z klasického masivu. Ten reaguje výrazněji na změny vlhkosti, může měnit tvar a postupně zhoršovat těsnost i stav povrchového nátěru.

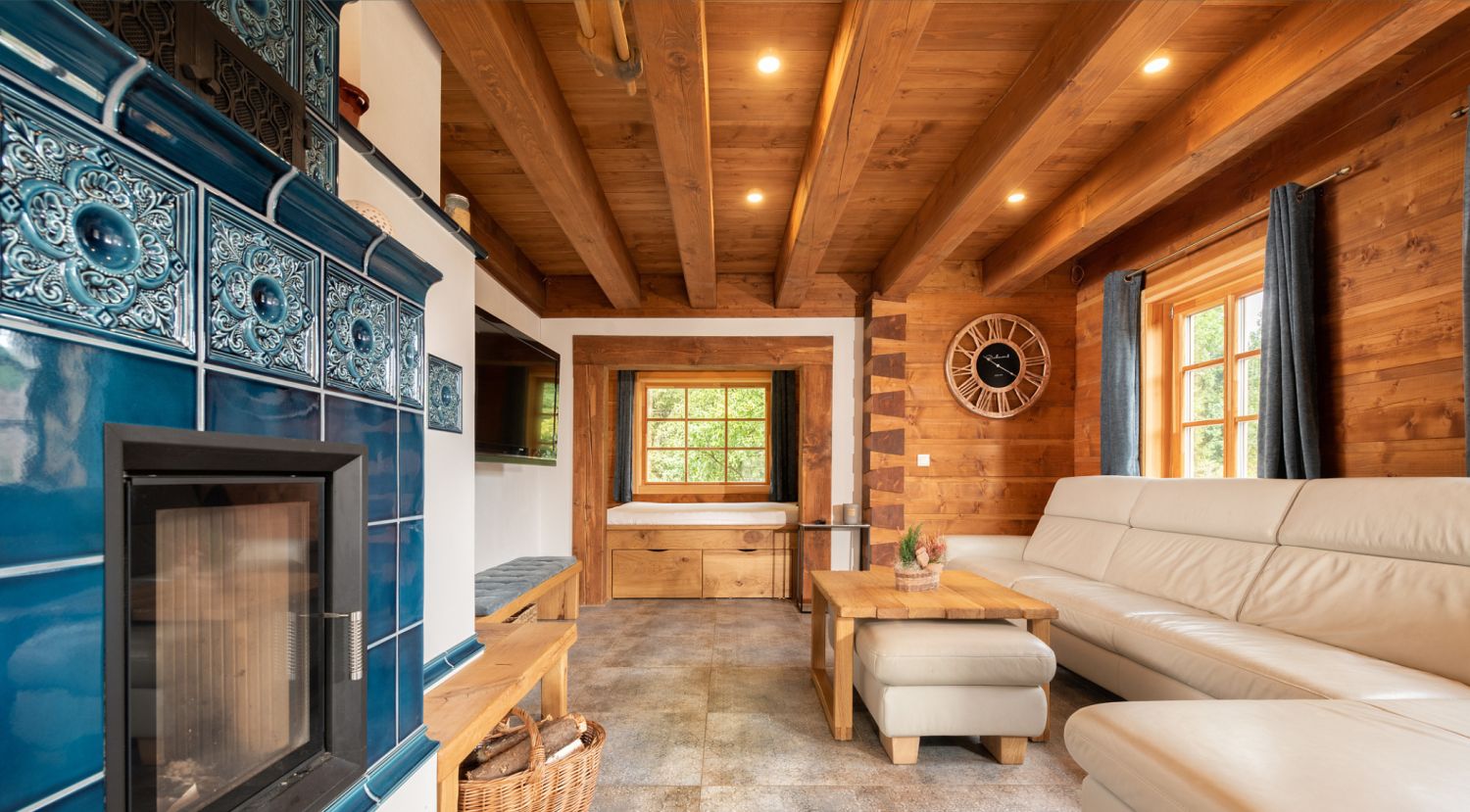

obr.: Certifikovaní výrobci splňují požadavky na technické parametry oken, proto je jejich výběr závislý hlavně na estetických požadavcích.

Jaké velikosti oken umožňuje roubenka z rostlých trámů?

Velikost oken vždy vychází z konkrétní stěny a její konstrukce. Vše se řeší už v projektu, aby byla zachována pevnost a stabilita stavby. Pokud je návrh správně připraven, umíme realizovat i velké prosklené plochy. Do roubených i štítových stěn bezpečně osazujeme okna o šířce až kolem 4 metrů. Záleží vždy na konkrétní stavbě, ale většině běžných požadavků investorů umíme vyhovět. Limitem není estetika, ale konstrukční možnosti dané roubenky.

Pavel Haniš
majitel firmy Haniš srubové domy s.r.o.

Specializujete se zejména na realizaci roubených staveb z BSH hranolů – v jaké fázi projektu a realizace řešíte stavební otvory pro okna a dveře?

Stavebním otvorům se začínáme věnovat již ve fázi návrhu stavby jako takové – tedy od prvních skic architekta. Jsou zásadním prvkem stavby v souvislosti s orientací domu na pozemku a vůči světovým stranám. Prvním stavebním otvorem v pomyslné komunikační ose jsou vstupní dveře, které by měly přímo navazovat na příjezdovou komunikaci a místo vstupu na pozemek.

Dalším typickým průchozím otvorem bývají balkonové nebo posuvné dveře na terasu. Rozmístění oken musí být samozřejmě navrženo hlavně s ohledem na dostatečné oslunění a osvětlení obytných místností, výhledy do zahrady a případně na okolní přírodní dominanty. Větrání koupelen a toalet nevyjímaje.

Správný návrh otvorů již ve fázi projektu je nutný také z hlediska povolení stavby a z výrobních důvodů – otvory jsou v obvodových hranolech vyřezávány předem a na místě stavby probíhá už „jen“ montáž.

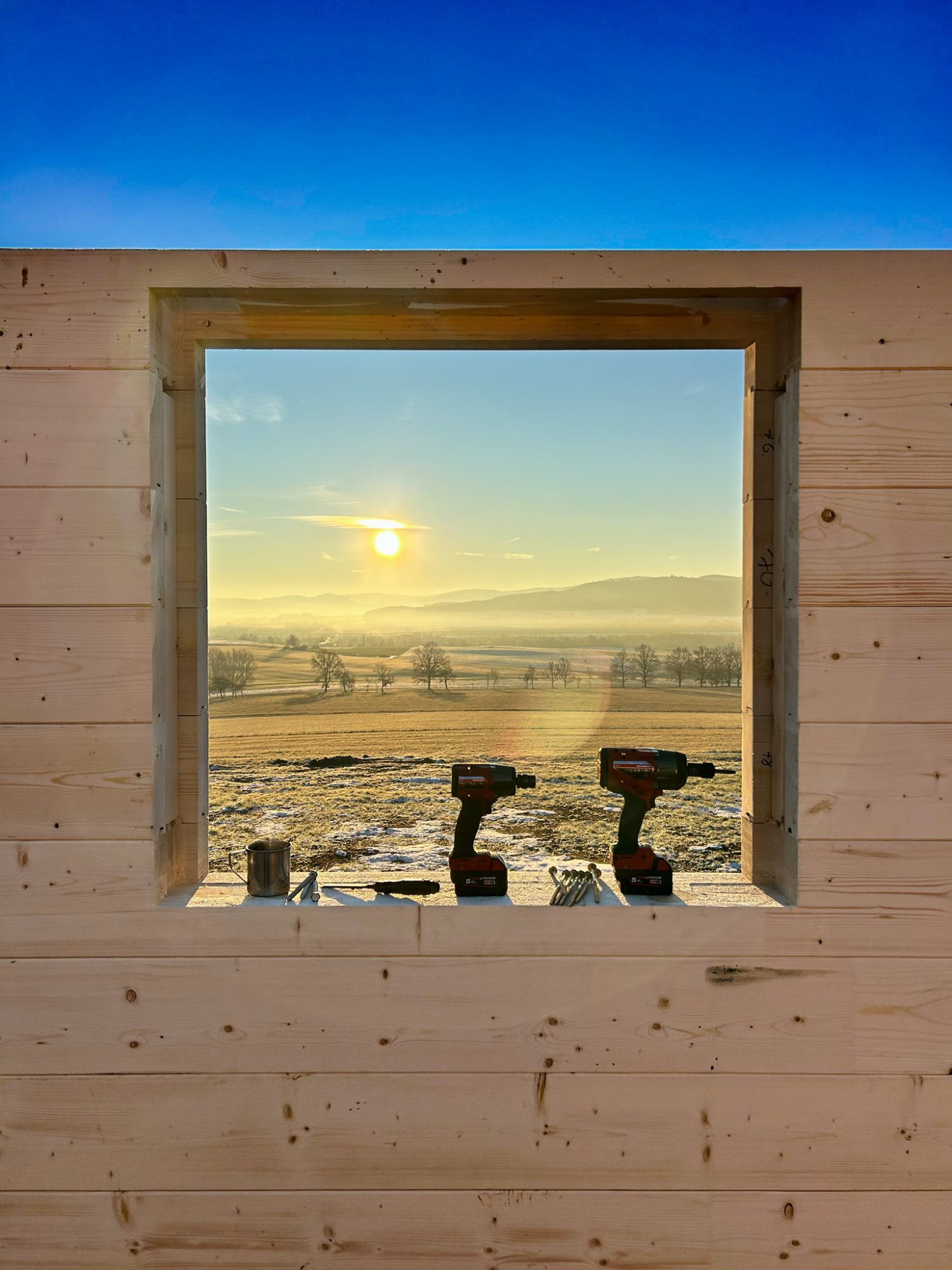

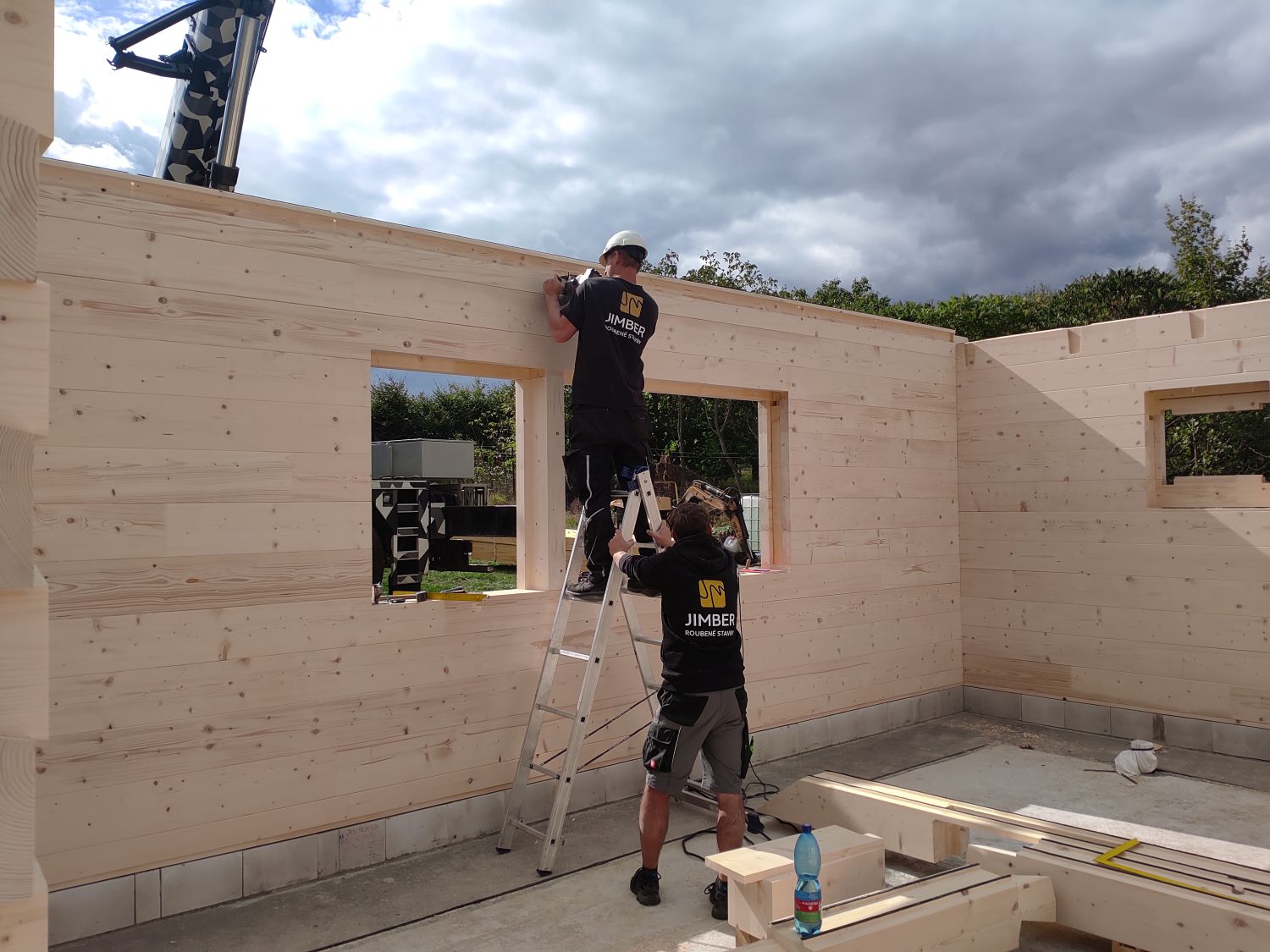

obr.: Montáž oken v roubence z BSH hranolů se obvykle provádí po zastřešení, kdy díky maximálnímu zatížení stěn dojde k úplnému dosednutí stavby.

Kdy je ideální okna a dveře osazovat a jak probíhá jejich montáž u roubených staveb z BSH hranolů?

Montáž oken a dveří do roubenek z BSH hranolů je možné provést v brzké době od montáže roubení. Obvykle se provádí nedlouho po zastřešení stavby, kdy toto počáteční zatížení střešní konstrukcí zajistí dosednutí případných nerovností stěnových hranolů.

Montáž oken do roubenek je specifická a v mnohém odlišná od montáže do zděných staveb. Je nutné při ní respektovat pohyb budovy vlivem změn vlhkosti hranolů v průběhu výstavby a také v důsledku střídání ročních období. Velmi vhodné je použití předstlačených těsnicích pásek, které zajistí dokonalé utěsnění připojovací spáry mezi stěnou a okenní výplní.

Další odlišností je nutnost estetického a funkčního krytí této připojovací spáry. V praxi se jedná buď o lištování okolo oken, nebo o instalaci vhodné obložky, která esteticky zvýrazní a doplní nainstalované okno.

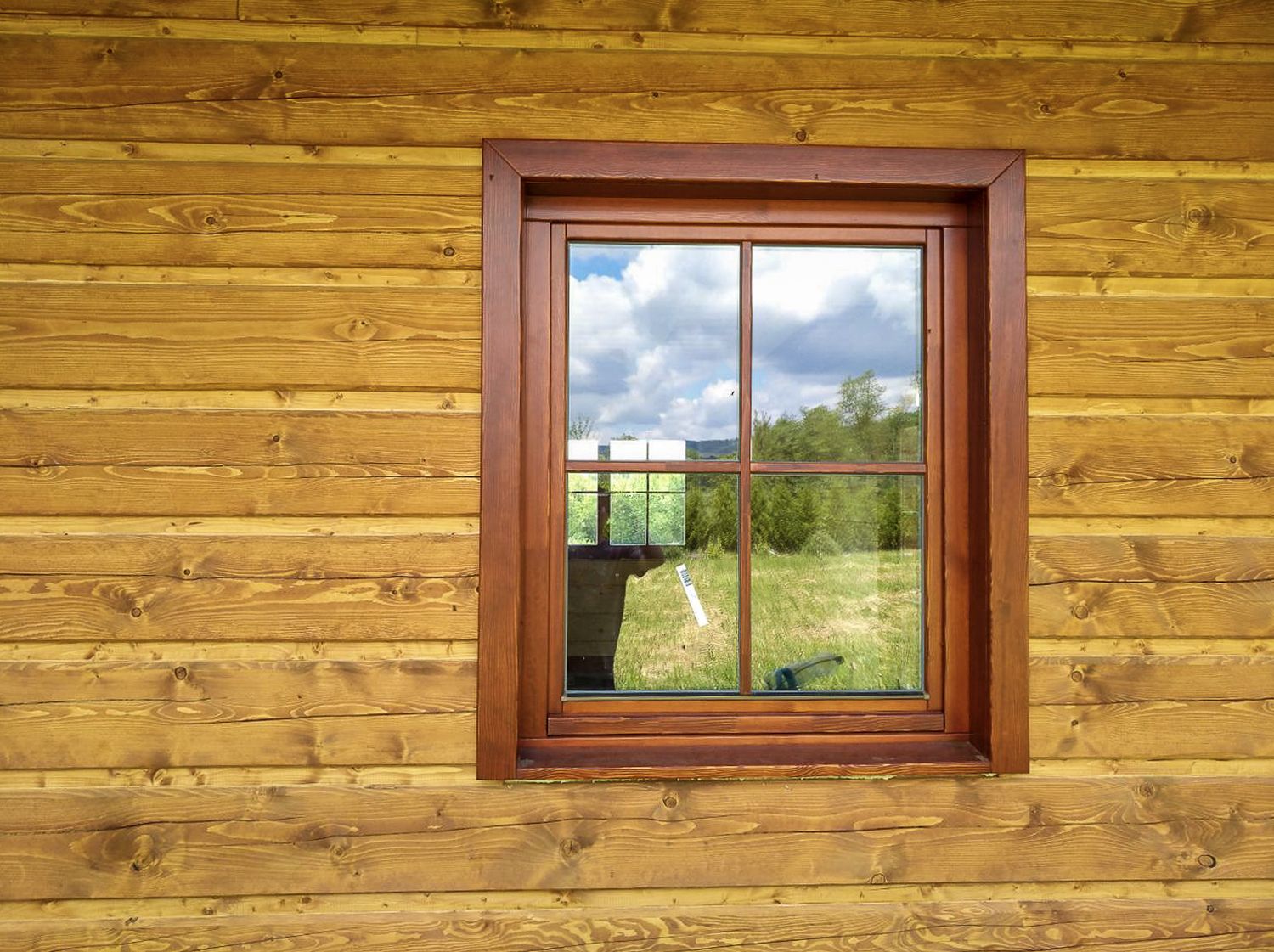

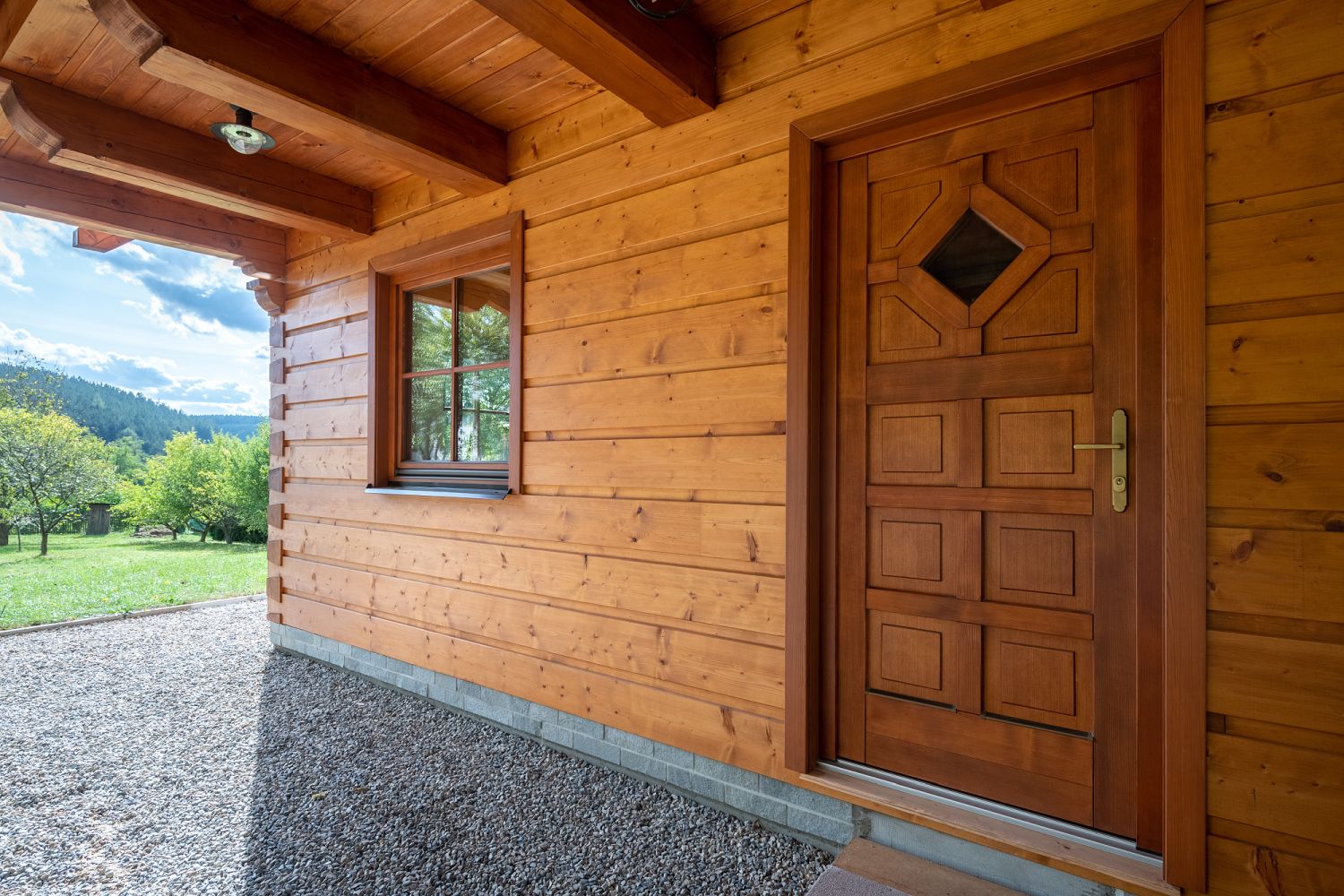

obr.: Obložky oken a dveří slouží jako estetické překrytí nutných spár a těsnicích pásek.

Při stavbě z BSH hranolů je menší riziko deformace vlivem sesedání a vysychání dřeva. Jakým způsobem to ovlivňuje osazení oken a dveří oproti stavbám z rostlého dřeva?

Instalace oken a dveří do staveb z rostlého dřeva je vhodné provádět daleko později od dokončení montáže stěn a střechy. Stavby z rostlého dřeva totiž mnohem více sesychají. Tyto pohyby konstrukce obvykle trvají déle než jeden rok.

Vlivem sesychání a kroucení trámů dochází k nerovnosti stavebního otvoru pro montáž výplně. To se negativně projevuje na přesnosti montáže a klade mnohem větší nároky na instalaci obložek. Tyto problémy při instalaci výplní otvorů do masivní stavby z BSH hranolů odpadají.

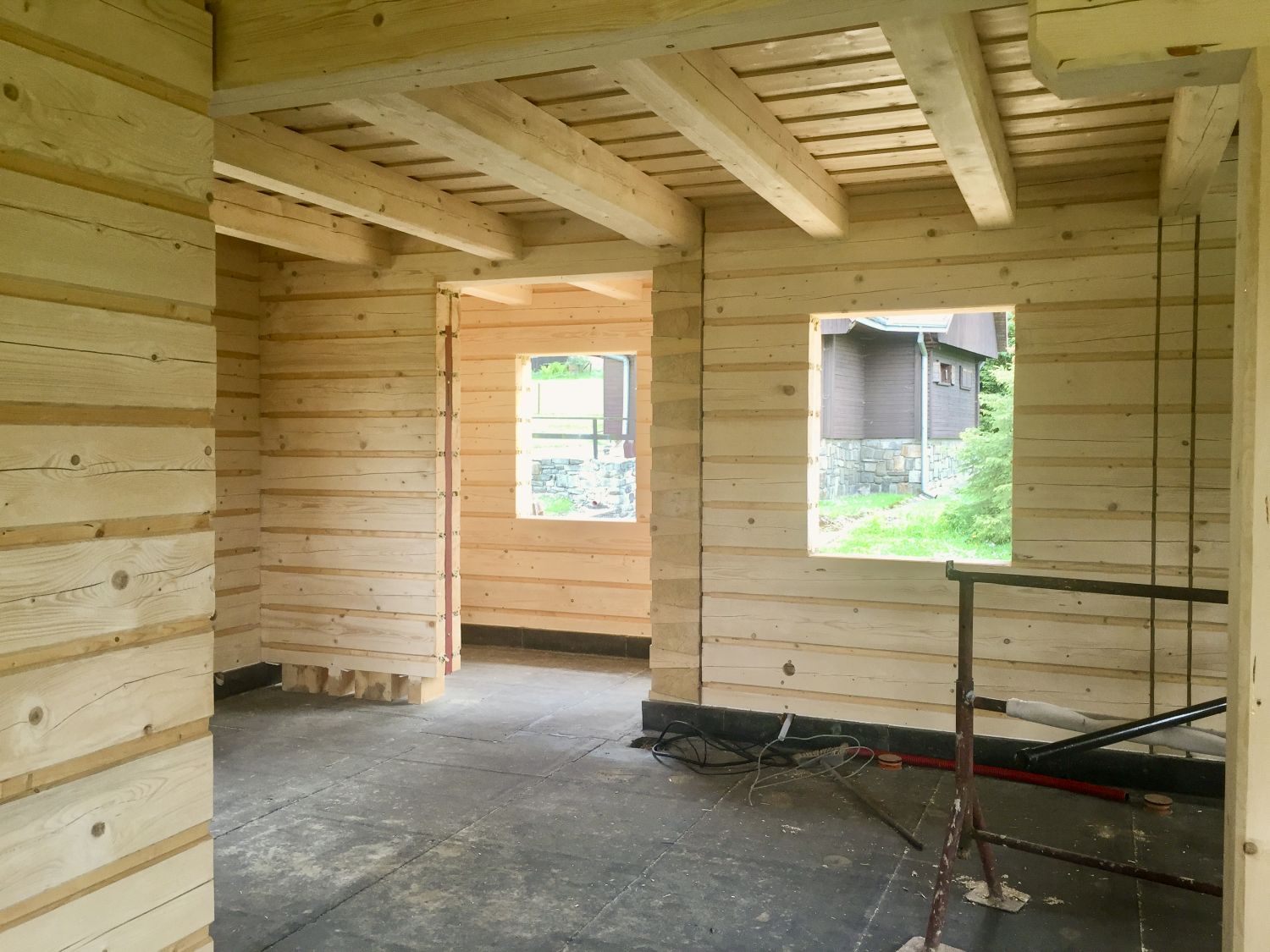

obr.: I při stavbě z BSH hranolů je nutné respektovat pohyb budovy vlivem změn okolní vlhkosti.

Jaké materiály oken a dveří se podle vašich zkušeností pro roubenky nejvíce osvědčují? A naopak – je nějaký typ okna, který byste do roubenky určitě nikdy nedal?

Jelikož je BSH hranol tvarově stálejší než hranoly z rostlého dřeva, výběr typu a materiálu oken v zásadě omezen není. Volbu vnímáme jako součást typologického pojednání stavby jako takové. Možná by se dalo zjednodušeně říct, že pro tradiční roubenku z rostlého dřeva a s přiznanou mezerou mezi obvodovými trámy bychom volili tradiční pojetí oken – tj. dvojitá neboli kastlová/špaletová dřevěná okna.

Naproti tomu u moderní roubenky z BSH hranolů kladených na sraz může být vhodnější sáhnout po jednoduchém okně s trojsklem. Materiálově se pro roubenky bavíme převážně o oknech dřevěných. Případně je u moderního pojetí výhodná kombinace dřevo-hliníkových rámů, jejichž vnější hliníkový povrch lépe odolává povětrnostním vlivům.

V chráněných krajinných oblastech a památkově chráněných lokalitách je nutné při řešení zohlednit také místní podmínky, kde se klade důraz především na proporce, rozmístění, osovou souměrnost a členění oken ve štítech domu. Samozřejmostí jsou pak přání, představy a rozpočet zákazníka. A pokud máme označit nějaký vyloženě nevhodný typ oken pro roubenky, budou to určitě okna plastová.

obr.: Omezením pro vzhled a velikost oken mohou být dané požadavky na stavbu v oblastech CHKO.

Jaká velikost oken je ideální pro roubenku z BSH hranolů? Existují nějaká omezení plochy oken?

Roubenky jsou svým vzhledem specifické stavby, které mnozí vnímají jako chaloupky z pohádek s malými okénky. Je to otázkou technických možností dané doby. Dříve byla okna mimo jiné místy velkého úniku tepla. V dnešní době tento tepelný most použitím izolačních trojskel naopak odpadá a na řadu přichází trend snahy o pocitově větší propojení interiéru s exteriérem.

Nutnost omezení velkoformátových oken nastává právě u chráněných oblastí, kde je třeba ctít historickou urbanistickou hodnotu dané lokality. A z pohledu tepelných vazeb na světové strany může být částečným omezením plochy oken také případné přehřívání. Na druhou stranu – posezení v parapetu velkého okna s výhledem na zasněženou krajinu, to je přece sen.

Ing. Jan Mifka
jednatel firmy JIMBER Roubené stavby s.r.o.
