Redakce | Úterý, 05. únor 2013 |
Využití větru a slunečního záření jako ekologického zdroje energie se velkou měrou rozvinulo v posledních dvaceti letech. Tuto kategorii energetických zdrojů neodmyslitelně zastupují i malé větrné elektrárny (MVE) pro soukromé ostrovní i neostrovní aplikace s plochou rotoru do 200m2.
V dnešní době se MVE využívá pro získání elektrické energie nejen v místech, kde není veřejná rozvodná síť, ale jsou součástí i ostrovních systémů s možností odkupu "Zelené energie" v programu "Zelených bonusů". Podle výkonu MVE lze využívat energii od základního osvětlení, napájení drobných či větších spotřebičů až po ohřev vody a vytápění. MVE generují čistou energii a mohou tak pomoci redukovat obsah CO2 v ovzduší. MVE však nelze umístit bez rozmyslu – musí se brát v potaz větrná mapa a v případě nejasností provést i měření rychlosti větru.

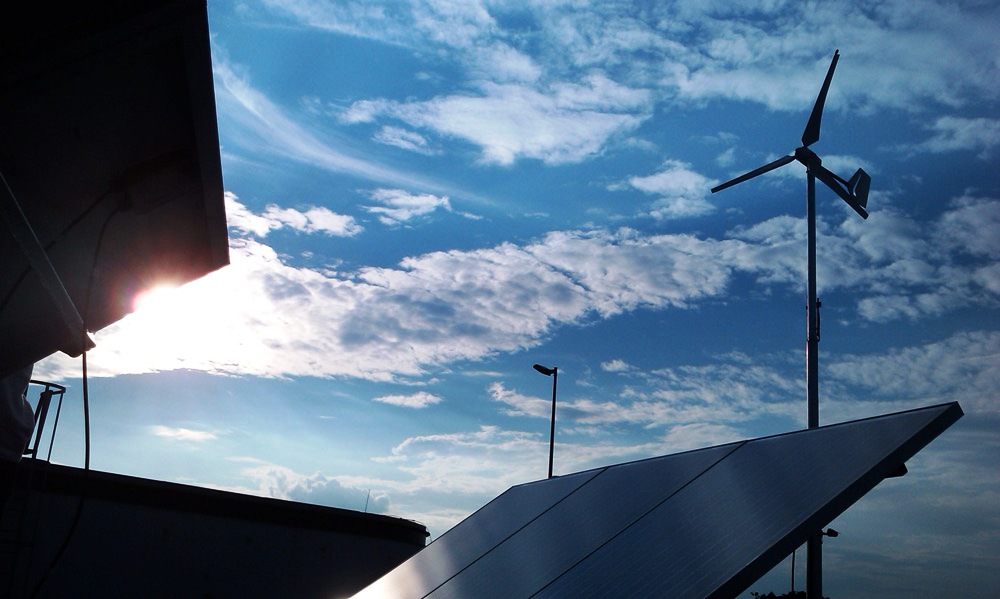

Hybridní spojení
Vítr a slunce jsou střídavé zdroje energie, které se navzájem dobře doplňují a jsou nutné především všude tam, kde je požadován trvalý provoz různých zařízení (např. telekomunikace). Slunce často svítí během období s nízkými rychlostmi větru a naopak. Tam kde je požadováno trvalé připojení většího příkonu, je možné celý systém zálohovat ještě malý motoagregátem. Využití hybridních spojení redukuje také nákladné pořízení akumulátorů. Spojením větrné elektrárny pro ohřev vody a solárních kolektorů nebo tepelného čerpadla vznikne systém zvyšující účinnost celé soustavy a navzájem se doplňuje. Musí se však jednat o lokalitu, kde jsou vhodné větrné a solární podmínky pro taková řešení. MVE může v tomto případě také dobíjet záložní zdroj energie (akumulátor), nebo při ohřátí vody na maximální teplotu může být přepnuta do sítě domovního rozvodu apod.
Druhy stožárů:
Příhradový
Stožár nekotvený příhradový,sklopný se používá pro stavbu větrných elektráren tam ,kde není prostor pro kotvící lana , nebo by lana tvořila překážku. Výška 24m. Stavbu lze realizovat bez použití jeřábu. Použitím lehké techniky lze chránit pozemek před poškozením zatravnění apod.
Nekotvený
Stožáry nekotvené - samostatně stojící mohou být buď trubkové nebo kónické Jejich výšku lze nastavit dle potřeb v modulech 6m. Výška do 24m. Stavbu lze realizovat bez použití jeřábu. Použitím lehké techniky lze chránit pozemek před poškozením zatravnění apod.
Kotvený
Stožár kotvený lany ve čtyřech směrech a minimálně ve dvou úrovních. Modul prvků 3m nebo 6m a konstrukční výška do 24m. Stavbu lze realizovat bez použití jařábu. Použitím lehké techniky lze chránit pozemek před poškozením zatravnění apod.
Příklad technických dat vybraných MVE
Větrná elektrárna AP300
- Jmenovity vykon : 300W
- Jmen. rychlost větru : 9 m/
- Rozběhová rychlost : 3 m/
- Max. rychlost větru : 3 m/
- Průměr rotoru : 1,65m
- Plocha rotoru : 2,14 m2
- Materiál rotoru : GRP
- Max. otáčky rotor: 800 n/min
- Generátor multipole : PMG's
- Výstupní napětí : 12,24V
- System ochrany : sklopení
- Hmotnost : 18kg
Větrná elektrárna AP7
- Jmenovity vykon : 7kW
- Jmen. rychlost větru : 12 m/s
- Rozběhová rychlost : 3 m/s
- Max. rychlost větru : 50 m/s
- Průměr rotoru : 6,5m
- Materiál rotoru : GRP
- Max. otáčky rotor: 200 n/min
- Generátor multipole : PMG's
- Bez převodů
- Výstupní napětí : 230V
- System ochrany : vytočení
- Řídící systém Siemens, Mitsubishi
- Hmotnost : 240kg
Výstupní hodnoty elektrického proudu z větrné elektrárny AP 7 dovolují obejití střídačů a tím přímé napojení jako energetického zdroje do otopné soustavy. Střídače jsou zařízení nutné pro většinu FV a MVE elektráren- přeměnují stejnosměrný proud na střídavý a převádějí napětí většinou na běžné hodnoty 230V. Cena kvalitních střídačů nebývá zanedbatelná v poměru k pořízení domácích elektráren.
Zdroj informací a fotografií: http://www.vetrne-elektrarny.eu
