Fotovoltaické solární panely (podle typu) můžete umístit v podstatě na jakékoli místo na pozemku. Pro rodinné domy se nejčastěji volí střecha – pokud máte šikmou, tak máte částečně vyhráno.

Na plochou střechu však musíte instalovat nosnou konstrukci - tím se instalace částečně prodražuje. Umístění se však meze nekladou, panely lze umístit také na fasády, balkóny, výklenky atd. O hydroizolačně/fotovoltaických pásech pro ploché střechy se dočtete za týden.

Sklon a orientace fotovoltaických panelů

Při instalaci na střechu se bere v potaz lokalita, orientace k světovým stranám a především stínění okolní zástavbou apod. Ideální sklon panelů pro jejich správnou funkci se pohybuje od 30 do 50°.

Pokud se však sklon nachází i v rozmezí 25° – 60° jsou ztráty minimální. Proto zde postačí pouze přibližná hodnota rv rozmezí. Zjistíme ji například z projektové dokumentace stavby či za pomoci pythagorovy věty.

instalace solárních panelů

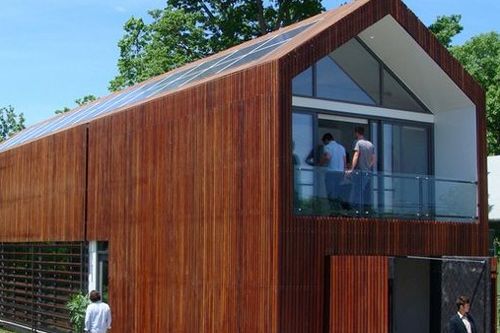

br.: Příklad promyšlené a designové instalace na šikmou střechu - foto: www.zigersnead.com

solární panely na obvodové stěně budovy

Obr.: Příklad instalace na obvodové stěny - foto: www.japanfs.org

instalace solárních panelů na obvodové stěně budovy

Obr.: Příklad instalace na obvodové stěny - foto: www.solarpv.co.uk

Orientací panelů je myšlena odchylka od ideálního směru na jih. V našich podmínkách je ideální orientace 1° na jihozápad. Orientaci svého domu můžete zjistit na různých mapových portálech za pomocí souřadnic GPS.

Jak zjistit množství vyrobené energie fotovoltaickou elektrárnou v závislosti na umístění systému?


1. Zjištění GPS souřadnic místa instalace


  1. Do příkazového řádku ve svém prohlížeči zadejte oblíbený mapový portál
  2. Do vyhledávacího pole zadejte adresu místa pro instalaci
  3. Najeďte kurzorem myši na tlačítko zjištění GPS
  4. Klikněte kurzorem na instalační místo
  5. Objeví se GPS souřadnice - zaznamenejte si ji

2. Zadání údajů pro výpočet výroby elektrické energie - systému PVGIS


Pomocí formuláře na stránkách PVGIS lze s velkou přesností odhadnout roční výrobu elektrické energie. Následně vložte údaje pro výpočet:

  1. PV technology: vyberte krystalický křemík
  2. Zadejte špičkový instalovaný FV výkon ? kWh: Zde zvolte Vámi vybraný instalovaný výkon (např. 5kWp)
  3. Zvolte odhadované ztráty sytému (%): cca 11 %. Tyto ztráty jsou závislé na technické dokonalosti FVS
  4. Dříve se počítalo se 14 %, dnes moderní FVS dosahuje pouze 10-11% ztrát. Zadejte náklon modulů [0;90]: zde zadejte sklon panelů - úhel mezi panelem a vodorovnou základnou
  5. Zadejte orientaci modulů: Zde zadejte úhel natočení panelu oproti ideální jižní orientaci. Pozor na znaménko, pokud je orientace vychýlena směrem k východu, je zapotřebí před úhel dopsat znaménko mínus (-)
  6. Pokud znáte náklon a orientaci zaškrtněte použít zadaný náklon a orientaci modulů. Máte zde také možnost nalézt optimální sklon a orientaci
  7. Zde zadáme dříve získané GPS souřadnice a stiskneme "potvrdit".

3. Vyhodnocení údajů


Nyní se nám zobrazí tabulka s výrobou elektrické energie v jednotlivých měsících a souhrnné informace. Z této tabulky vyčteme všechny potřebné informace, kterými jsou:

  • odhadované ztráty vlivem teploty: x % (s použitím databáze teplot)
  • odhadované ztráty vlivem úhlové odrazivosti: y %
  • jiné ztráty (kabely, měnič, atd.): 12.0%
  • celkové ztráty systému: x + y + 12 %

Nejdůležitějším ukazatelem je celková roční výroba (kWh/rok). Celková roční výroba je nejdůležitějším parametrem, pro ekonomickou studii Vaší fotovoltaické elektrárny. V našem případě jde o hodnotu 4736 kWh.

Podklady a částečné citace: http://www.fotovoltaicke-systemy.info
